La vis à tête cylindrique à empreinte en acier d'OIN 4027 DIN 914 ensorcellent l'acier allié de point de cône d'entraînement

Description de produit :

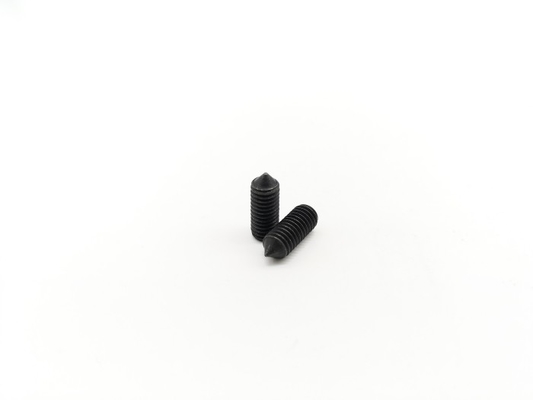

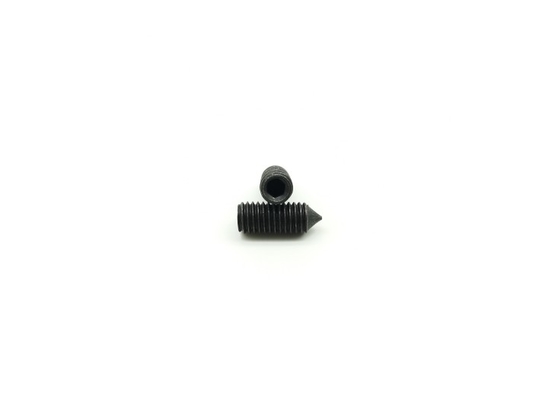

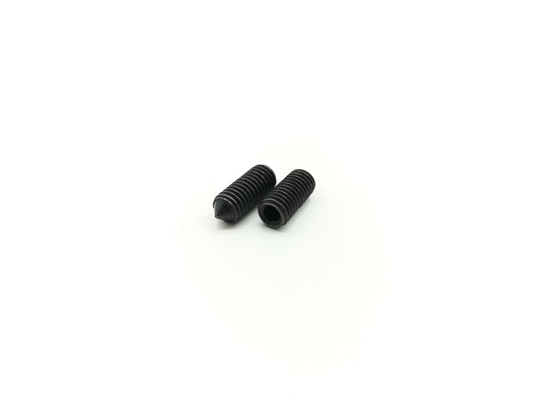

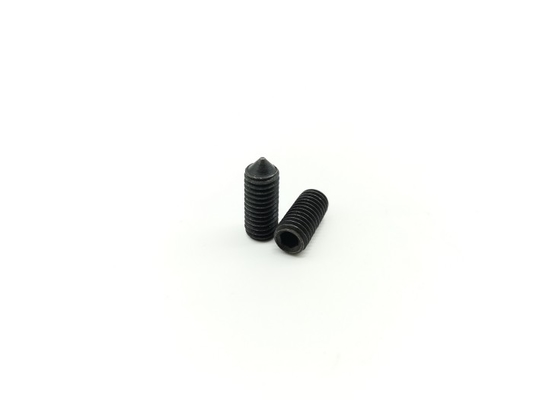

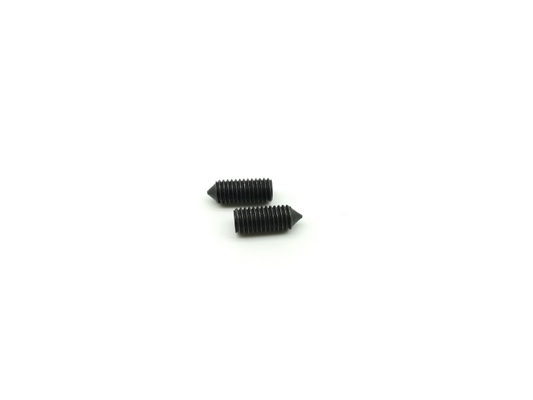

Allié les vis de réglage Cône point d'acier

Ces vis de réglage d'acier allié ont une astuce aiguë qui coince dans la surface de contact pour une prise sûre sur les matériaux mous tels que le laiton. La longueur énumérée est la longueur totale.

les vis de réglage d'acier allié de Noir-oxyde résistent à la corrosion dans les environnements secs.

Caractéristiques du produit :

Utilisé généralement fixer des poulies aux axes, vis de réglage de prise sont généralement sans tête et reposent le flux avec ou au-dessous de la surface de l'application.
Le point de cône pénètre ou place dans une dépression dans le matériel de accouplement pour réaliser la meilleure poignée des points de vis de réglage et pour placer de manière permanente des pièces.

Notes :

Les pleins points de chien et de chien de moitié ont une astuce prolongée qui s'insère dans un trou foré dans un axe. Employez ces derniers pour l'emplacement permanent d'une part à l'autre. Ils remplacent souvent des goujons.
La longueur est mesurée dans la longueur totale comprenant l'astuce. Employé souvent en tant que les vis de réglage, le point plat, le point ovale, l'astuce en nylon et cause en laiton de vis d'astuce peu ou pas de dommages à la surface de contact. Ces vis sont bonnes pour l'épaisseur de paroi mince et les prises molles et sont conçues pour le rajustement et replacer fréquents. Avec les points plats, le plus grand contact est équipé sur des axes de secteurs qui sont rectifiés à plat. La correction en nylon agit en tant que casier de fil.

Dessin de produit :

Vis de réglage de prise d'hexagone avec le point de cône
DIN 914-1980
d (millimètre)	P (millimètre)	s (millimètre)			t (millimètre)
		Nom	minute	maximum	minute
M1.4	0,3	0,7	0,711	0,724	0,6
M1.6	0,35	0,7	0,711	0,724	0,7
M1.8	0,35	0,7	0,711	0,724	0,8
M2	0,4	0,9	0,889	0,902	0,8
M2.5	0,45	1,3	1,27	1,295	1,2
M3	0,5	1,5	1,52	1,545	1,2
M4	0,7	2	2,02	2,045	1,5
M5	0,8	2,5	2,52	2,56	2
M6	1	3	3,02	3,08	2
M8	1,25	4	4,02	4,095	3
M10	1,5	5	5,02	5,095	4
M12	1,75	6	6,02	6,095	4,8
M14	2	6	6,02	6,095	5,6
M16	2	8	8,025	8,115	6,4
M18	2,5	10	10,025	10,115	7,2
M20	2,5	10	10,025	10,115	8
M22	2,5	12	12,032	12,142	9
M24	3	12	12,032	12,142	10
