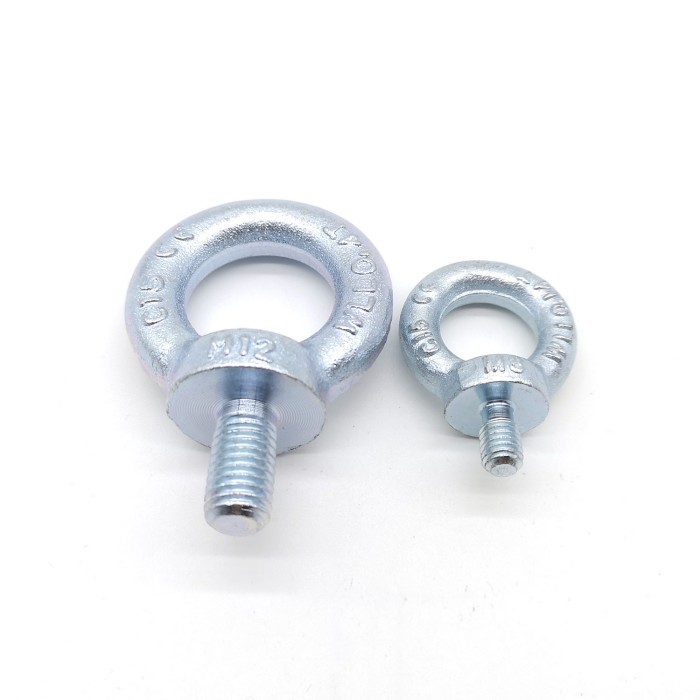

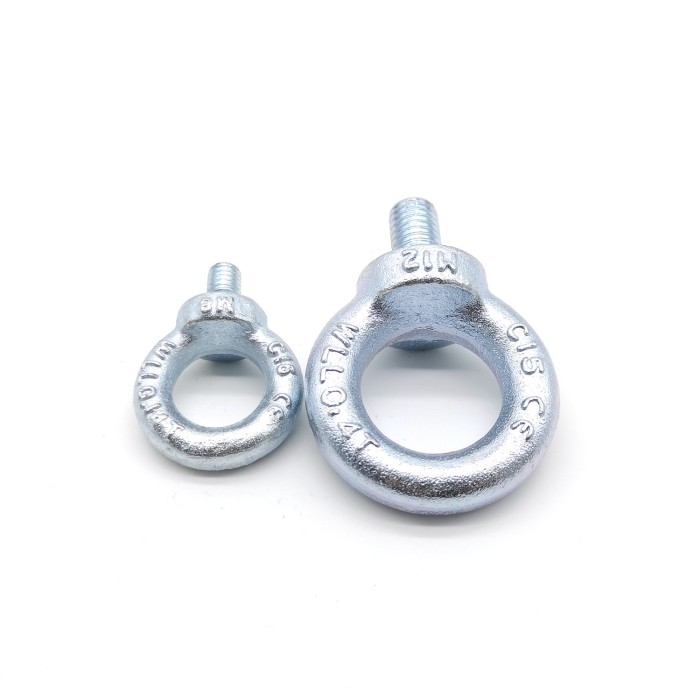

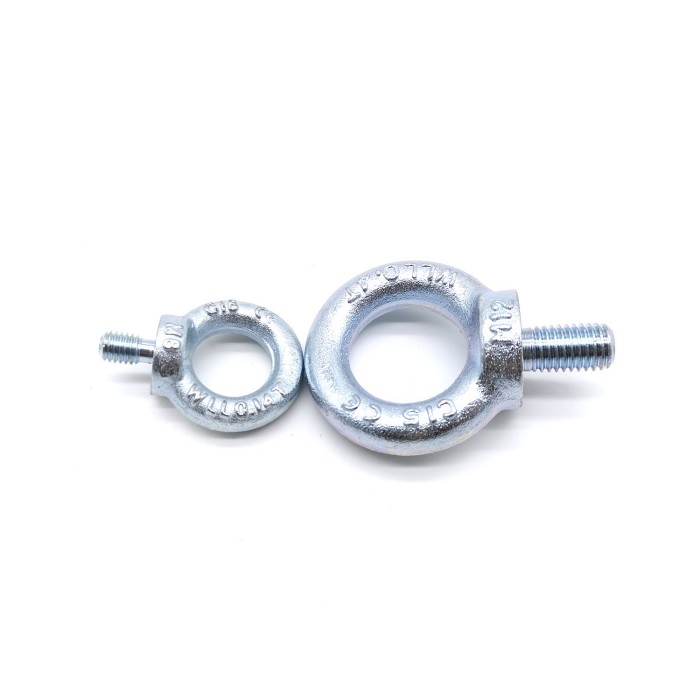

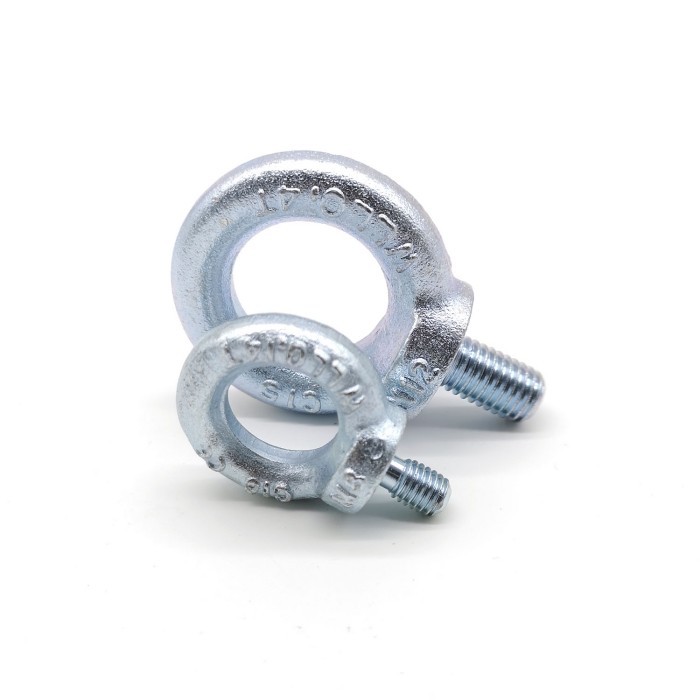

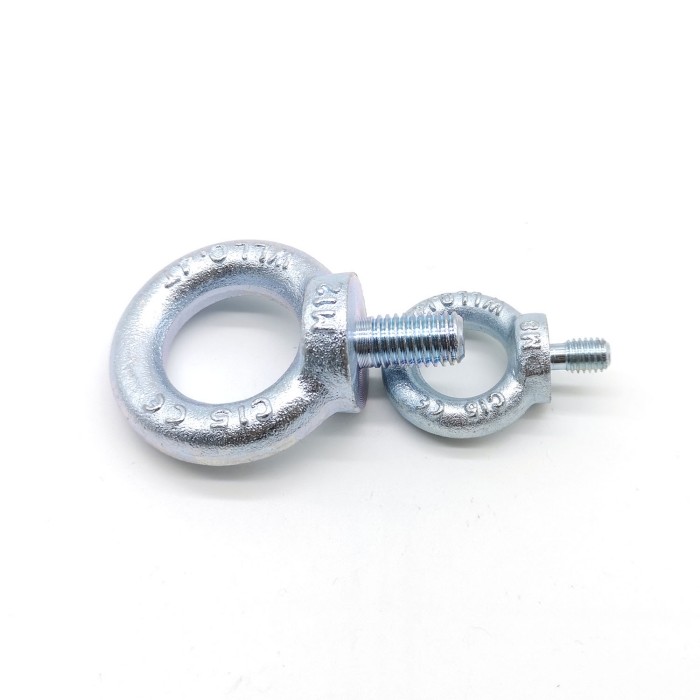

Classe de levage en acier galvanisée 4 de boulons DIN 580 et de boulons d'oeil d'écrous

Description de produit :

Boulons d'oeil pour se soulever également connu sous le nom d'oeils à queue filetée de machines

Les oeils à queue filetée en acier galvanisés offrent la bonne résistance à la corrosion.

Les oeils à queue filetée en acier galvanisés ont une finition chaud-plongée pour plus de résistance à la corrosion que l'acier galvanisé.

304 oeils à queue filetée d'acier inoxydable sont plus anticorrosion que l'acier galvanisé.

l'acier inoxydable 316 sont les oeils à queue filetée les plus anticorrosion.

Note : Les capacités énumérées sont pour le levage vertical seulement. Des oeils à queue filetée avec l'épaule peuvent être employés pour le levage angulaire jusqu'à 45°, mais les capacités seront sensiblement réduites. Pour le levage angulaire, nous recommandons des anneaux de grue. Les oeils à queue filetée sans épaule sont pour le levage vertical seulement.

Avertissement : Jamais utilisation de soulever des personnes ou des articles au-dessus des personnes.

Caractéristiques du produit :

Les boulons d'oeil sont extérieurement les attaches filetées comportant des boucles que les câbles, les fils, et les chaînes sûrs pour assister le levage vertical.

Dessin de produit :

Boulons d'oeil de levage
DIN 580-2018
d (millimètre)	d2 (millimètre)		d4 (millimètre)		D1 (millimètre)		d3 (millimètre)		d1 (millimètre)		L (millimètre)
	minute	maximum	minute	maximum	minute	maximum	minute	maximum	minute	maximum	minute	maximum
M6	19,5	20,9	35,5	37,1	19,1	20,5	4,22	4,4	7,5	8,9	12,65	13,35
M8	19,5	20,9	35,5	37,1	19,1	20,5	5,82	6	7,5	8,9	12,65	13,35
M10	24,5	25,9	44,5	46,1	24,1	25,5	7,48	7,7	9,5	10,9	16,65	17,35
M12	29,5	30,9	53,5	55,1	29,1	30,5	9,18	9,4	11,5	12,9	20,08	20,92
M14	34,5	36,1	62,5	64,1	33,9	35,5	10,73	11	13,5	14,9	26,58	27,42
M16	34,5	36,1	62,5	64,1	33,9	35,5	12,73	13	13,5	14,9	26,58	27,42
M18	39,5	41,1	71,5	73,1	38,9	40,5	14,13	14,4	15,5	16,9	29,58	30,42
M20	39,5	41,1	71,5	73,1	38,9	40,5	16,13	16,4	15,5	16,9	29,58	30,42
M22	49,4	51,2	89,4	91,2	48,8	50,6	18,07	18,4	19,5	21,1	35,5	36,5
M24	49,4	51,2	89,4	91,2	48,8	50,6	19,27	19,6	19,5	21,1	35,5	36,5
M27	64,3	66,3	107,3	109,5	58,7	60,7	22,29	22,6	23,4	25,2	44,5	45,5
M30	64,3	66,3	107,3	109,5	58,7	60,7	24,67	25	23,4	25,2	44,5	45,5
M33	74,3	76,5	125,2	127,7	68,5	70,7	27,61	28	27,3	29,3	53,5	54,5
M36	74,3	76,5	125,2	127,7	68,5	70,7	29,91	30,3	27,3	29,3	53,5	54,5
M39	84,3	86,5	143,2	145,7	78,5	80,7	32,91	33,3	31,3	33,3	62,4	63,6
M42	84,3	86,5	143,2	145,7	78,5	80,7	35,21	35,6	31,3	33,3	62,4	63,6
M45	99,2	101,7	164,9	168,1	88,3	90,8	38,21	38,6	37,2	39,7	67,4	68,6
M48	99,2	101,7	164,9	168,1	88,3	90,8	40,61	41	37,2	39,7	67,4	68,6
M52	108,9	112,1	182,8	186,4	98,1	100,9	44,54	45	41,1	43,9	77,4	78,6
M56	108,9	112,1	182,8	186,4	98,1	100,9	47,91	48,3	41,1	43,9	77,4	78,6
M60	118,9	122,1	204,8	208,4	107,9	111,1	51,84	52,3	47,1	49,9	89,3	90,7
M64	118,9	122,1	204,8	208,4	107,9	111,1	55,24	55,7	47,1	49,9	89,3	90,7
M72	148,8	152,4	258,5	263	137,6	141,2	63,24	63,7	58,9	62,1	99,3	100,7
M80	168,5	173	294,3	299,3	157,3	161,3	71,24	71,7	66,8	70,4	111,3	112,7
M100	188,5	193	328,3	333,3	177	181,5	91,16	91,7	73,8	77,4	129,2	130,8
