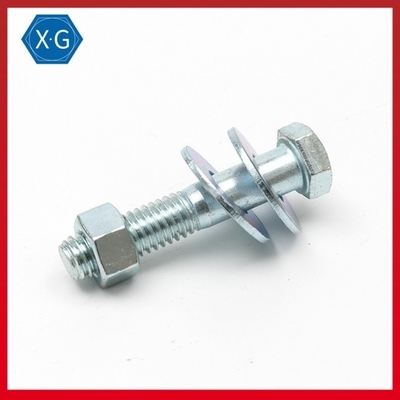

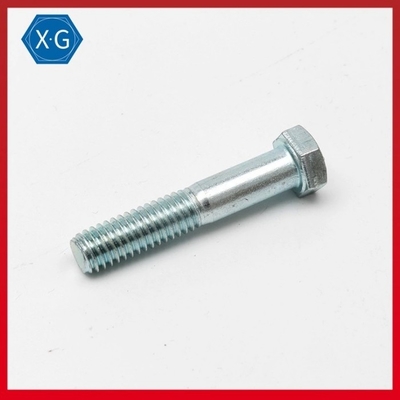

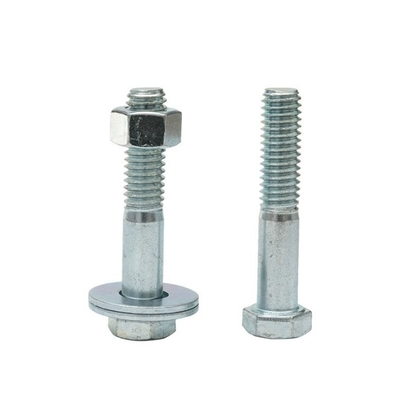

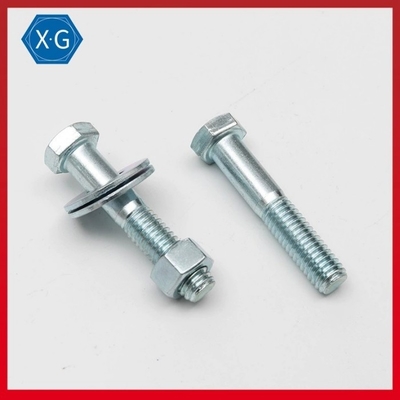

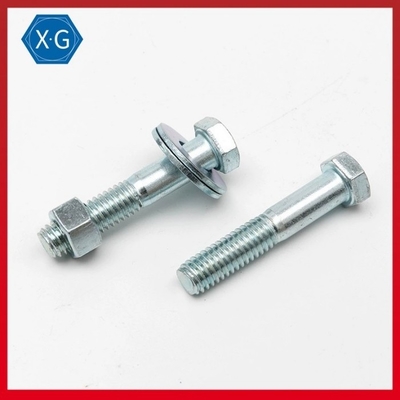

Les boulons de la norme ANSI galvanisée B18 2,1 des boulons Class5 et des écrous ASME ensorcellent les vis de chapeau principales

Dessin :

Boulons de sortilège
ASME/ANSI B18.2.1-2010
d (ich)	ds (ich)		s (ich)		k (ich)		b (ich)
	minute	maximum	minute	maximum	minute	maximum	L≤6	L>6
1/4	0,237	0,26	0,425	0,438	0,15	0,188	0,75	1
5/16	0,298	0,324	0,484	0,5	0,195	0,235	0,875	1,125
3/8	0,36	0,388	0,544	0,562	0,226	0,268	1	1,25
7/16	0,421	0,452	0,603	0,625	0,272	0,316	1,125	1,375
1/2	0,482	0,515	0,725	0,75	0,302	0,364	1,25	1,5
5/8	0,605	0,642	0,905	0,938	0,378	0,444	1,5	1,75
3/4	0,729	0,768	1,088	1,125	0,455	0,524	1,75	2
7/8	0,852	0,895	1,269	1,312	0,531	0,604	2	2,25
1	0,976	1,022	1,45	1,5	0,591	0,7	2,25	2,5
1-1/8	1,098	1,149	1,631	1,688	0,658	0,78	2,5	2,75
1-1/4	1,223	1,277	1,812	1,875	0,749	0,876	2,75	3
1-3/8	1,345	1,404	1,994	2,062	0,81	0,94	3	3,25
1-1/2	1,47	1,531	2,175	2,25	0,902	1,036	3,25	3,5
1-5/8	1,591	1,658	2,356	2,438	0,978	1,116	3,5	3,75
1-3/4	1,716	1,785	2,538	2,625	1,054	1,196	3,75	4
1-7/8	1,839	1,912	2,719	2,812	1,13	1,276	4	4,25
2	1,964	2,039	2,9	3	1,175	1,388	4,25	4,5
2-1/4	2,214	2,305	3,262	3,375	1,327	1,548	/	5
2-1/2	2,461	2,559	3,625	3,75	1,479	1,708	/	5,5
2-3/4	2,711	2,827	3,988	4,125	1,632	1,869	/	6
3	2,961	3,081	4,35	4,5	1,815	2,06	/	6,5
3-1/4	3,21	3,335	4,712	4,875	1,936	2,251	/	7
3-1/2	3,461	3,589	5,075	5,25	2,057	2,38	/	7,5
3-3/4	3,726	3,858	5,437	5,625	2,241	2,572	/	8
4	3,975	4,111	5,8	6	2,424	2,764	/	8,5

Vis à tête hex en acier de la catégorie 5 de Milieu-force

Fait à partir de l'acier de la catégorie 5, ces vis conviennent à attacher la plupart de machines et d'équipement. Les dimensions répondent à des caractéristiques d'ASME B18.2.1. Des vis à tête hex en acier de la catégorie 5 sont identifiées par trois lignes radiales. La longueur est mesurée de dessous la tête.

Noir-oxydeles vis en acier sont modérément anticorrosion dans les environnements secs. Galvaniséles vis en acier résistent à la corrosion dans les environnements humides. Noirultra-corrosion-résistant-enduitles vis en acier résistent à des produits chimiques et résistent à 1 000 heures de jet de sel par ASTM B117. Pour maintenir la résistance à la corrosion, utilisez ces vis avec écrous ultra-corrosion-résistant-enduits noirset joints.

Assortissez l'espacement de fil des composants de accouplement. Brutles fils sont le standard de l'industrie ; choisissez ces vis si vous ne connaissez pas les fils par pouce. Très bienet supplémentaire-finles fils sont étroitements aligné pour empêcher se desserrer de la vibration ; plus le fil est fin, plus la résistance est meilleure.

Vis qui se réunissent ASTMA449ou SAEJ429conformez-vous aux caractéristiques et aux conditions d'essai pour la qualité matérielle.

Propriétés mécaniques :
