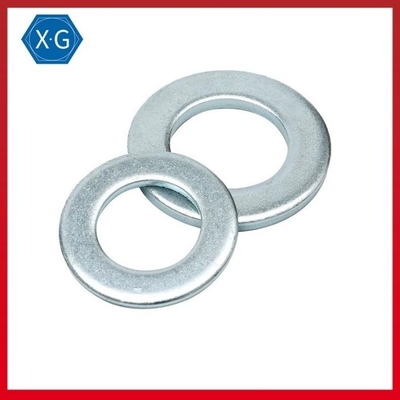

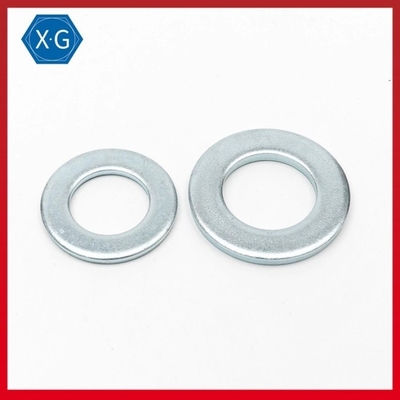

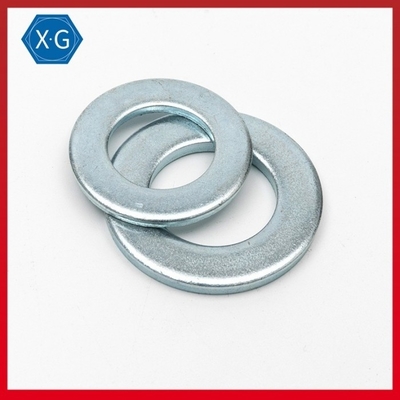

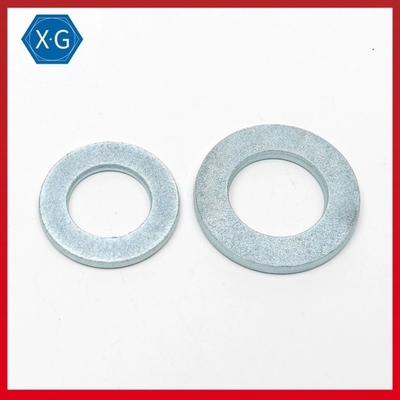

F436 3 pouces en dehors de joint plat SAE Zinc Plated AME B18.22.1 de diamètre
Lieu d'origine | La Chine |
---|---|
Nom de marque | XGFH |
Certification | ISO9001 |
Numéro de modèle | SAE |
Quantité de commande min | 1000PCS |
Prix | 0.01-0.2usd/pc |
Détails d'emballage | boîte 25KG/Carton, et puis palette. |
Délai de livraison | 3-10workdays |
Conditions de paiement | T/T, L/C |
Capacité d'approvisionnement | 500000pcs par semaine |

Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xnom | Joints plats | Norme | ANSI/SAME B18.22.1 |
---|---|---|---|
Matériel | acier au carbone | Finition | Galvanisé |
Taille | Diamètre intérieur de #6 à 3" | Système de mesure | Pouce |
Mettre en évidence | 3 pouces en dehors de joint plat de diamètre,joint f436 plat,f436 joint structurel SAE Zinc Plated |
Joints d'usage universel de joints de SAE Zinc Plated Steel Flat
Dessin :
Joint simple | |||||||||||
ANSI/ASME B18.22.1 | |||||||||||
![]() |
|||||||||||
d | 类型 | d1 (ich) | C.C (ich) | h (ich) | |||||||
Nom | minute | maximum | Nom | minute | maximum | Nom | minute | maximum | |||
6# | 0,138 | / | 0,156 | 0,151 | 0,164 | 0,375 | 0,37 | 0,39 | 0,049 | 0,036 | 0,065 |
8# | 0,164 | / | 0,188 | 0,183 | 0,196 | 0,438 | 0,433 | 0,453 | 0,049 | 0,036 | 0,065 |
10# | 0,19 | / | 0,219 | 0,214 | 0,227 | 0,5 | 0,495 | 0,515 | 0,049 | 0,036 | 0,065 |
3/16 | 0,1875 | / | 0,25 | 0,245 | 0,265 | 0,562 | 0,557 | 0,577 | 0,049 | 0,036 | 0,065 |
12# | 0,216 | / | 0,25 | 0,245 | 0,265 | 0,562 | 0,557 | 0,577 | 0,065 | 0,051 | 0,08 |
1/4 | 0,25 | N | 0,281 | 0,276 | 0,296 | 0,625 | 0,62 | 0,64 | 0,065 | 0,051 | 0,08 |
W | 0,312 | 0,307 | 0,327 | 0,734 | 0,727 | 0,749 | 0,065 | 0,051 | 0,08 | ||
5/16 | 0,3125 | N | 0,344 | 0,339 | 0,359 | 0,688 | 0,681 | 0,703 | 0,065 | 0,051 | 0,08 |
W | 0,375 | 0,37 | 0,39 | 0,875 | 0,868 | 0,905 | 0,083 | 0,065 | 0,104 | ||
3/8 | 0,375 | N | 0,406 | 0,401 | 0,421 | 0,812 | 0,805 | 0,827 | 0,065 | 0,051 | 0,08 |
W | 0,438 | 0,433 | 0,453 | 1 | 0,933 | 1,03 | 0,083 | 0,064 | 0,104 | ||
7/16 | 0,4375 | N | 0,469 | 0,464 | 0,484 | 0,922 | 0,915 | 0,937 | 0,065 | 0,051 | 0,08 |
W | 0,5 | 0,495 | 0,515 | 1,25 | 1,243 | 1,28 | 0,083 | 0,064 | 0,104 | ||
1/2 | 0,5 | N | 0,531 | 0,526 | 0,546 | 1,062 | 1,055 | 1,092 | 0,095 | 0,074 | 0,121 |
W | 0,562 | 0,557 | 0,577 | 1,375 | 1,368 | 1,405 | 0,109 | 0,086 | 0,132 | ||
9/16 | 0,5625 | N | 0,594 | 0,589 | 0,609 | 1,156 | 1,149 | 1,186 | 0,095 | 0,074 | 0,121 |
W | 0,625 | 0,62 | 0,64 | 1,469 | 1,462 | 1,499 | 0,109 | 0,086 | 0,132 | ||
5/8 | 0,625 | N | 0,656 | 0,649 | 0,686 | 1,312 | 1,305 | 1,342 | 0,095 | 0,074 | 0,121 |
W | 0,688 | 0,681 | 0,718 | 1,75 | 1,743 | 1,78 | 0,134 | 0,108 | 0,16 | ||
3/4 | 0,75 | N | 0,812 | 0,805 | 0,842 | 1,469 | 1,462 | 1,499 | 0,134 | 0,108 | 0,16 |
W | 0,812 | 0,805 | 0,842 | 2 | 1,993 | 2,03 | 0,148 | 0,122 | 0,177 | ||
7/8 | 0,875 | N | 0,938 | 0,931 | 0,968 | 1,75 | 1,743 | 1,78 | 0,134 | 0,108 | 0,16 |
W | 0,938 | 0,931 | 0,968 | 2,25 | 2,243 | 2,28 | 0,165 | 0,136 | 0,192 | ||
1 | 1 | N | 1,062 | 1,055 | 1,092 | 2 | 1,993 | 2,03 | 0,134 | 0,108 | 0,16 |
W | 1,062 | 1,055 | 1,092 | 2,5 | 2,493 | 2,53 | 0,165 | 0,136 | 0,192 | ||
1-1/8 | 1,125 | N | 1,25 | 1,243 | 1,28 | 2,25 | 2,243 | 2,28 | 0,134 | 0,108 | 0,16 |
W | 1,25 | 1,243 | 1,28 | 2,75 | 2,743 | 2,78 | 0,165 | 0,136 | 0,192 | ||
1-1/4 | 1,25 | N | 1,375 | 1,368 | 1,405 | 2,5 | 2,493 | 2,53 | 0,165 | 0,136 | 0,192 |
W | 1,375 | 1,368 | 1,405 | 3 | 2,993 | 3,03 | 0,165 | 0,136 | 0,192 | ||
1-3/8 | 1,375 | N | 1,5 | 1,493 | 1,53 | 2,75 | 2,743 | 2,78 | 0,165 | 0,136 | 0,192 |
W | 1,5 | 1,49 | 1,545 | 3,25 | 3,24 | 3,295 | 0,18 | 0,153 | 0,213 | ||
1-1/2 | 1,5 | N | 1,625 | 1,618 | 1,655 | 3 | 2,993 | 3,03 | 0,165 | 0,136 | 0,192 |
W | 1,625 | 1,615 | 1,67 | 3,5 | 3,49 | 3,545 | 0,18 | 0,153 | 0,213 | ||
1-5/8 | 1,625 | / | 1,75 | 1,74 | 1,795 | 3,75 | 3,74 | 3,795 | 0,18 | 0,153 | 0,213 |
1-3/4 | 1,75 | / | 1,875 | 1,865 | 1,92 | 4 | 3,99 | 4,045 | 0,18 | 0,153 | 0,213 |
1-7/8 | 1,875 | / | 2 | 1,99 | 2,045 | 4,25 | 4,24 | 4,295 | 0,18 | 0,153 | 0,213 |
2 | 2 | / | 2,125 | 2,115 | 2,17 | 4,5 | 4,49 | 4,545 | 0,18 | 0,153 | 0,213 |
2-1/4 | 2,25 | / | 2,375 | 2,365 | 2,42 | 4,75 | 4,74 | 4,795 | 0,22 | 0,193 | 0,248 |
2-1/2 | 2,5 | / | 2,625 | 2,615 | 2,67 | 5 | 4,99 | 5,045 | 0,238 | 0,21 | 0,28 |
2-3/4 | 2,75 | / | 2,875 | 2,865 | 2,94 | 5,25 | 5,24 | 5,315 | 0,259 | 0,228 | 0,31 |
3 | 3 | / | 3,125 | 3,115 | 3,19 | 5,5 | 5,49 | 5,565 | 0,284 | 0,249 | 0,327 |
Caractéristiques :
Les joints de SAE ont généralement une plus petits identification et OD que des joints d'USS.
Semblable à un joint d'USS, mais avec les diamètres intérieurs et extérieurs légèrement plus petits. Les la plupart mais pas toutes
Des joints de SAE sont produits à partir des matériaux de diluant comparés aux joints d'USS.
Ces le général emploient les joints plats sont placés sous la tête d'un boulon ou d'un écrou afin de fournir une surface d'appui douce et distribuer la charge d'attache au-dessus d'un secteur plus large.
Galvanisé, le jaune-chromate de zinc a plaqué, et passe les joints au bichromate de potasse en acier plaqués sont anticorrosion dans les environnements humides.
Des joints d'usage universel de produit plat sont principalement employés dans des applications de chaque jour et sont utilisés dans les environnements secs.
