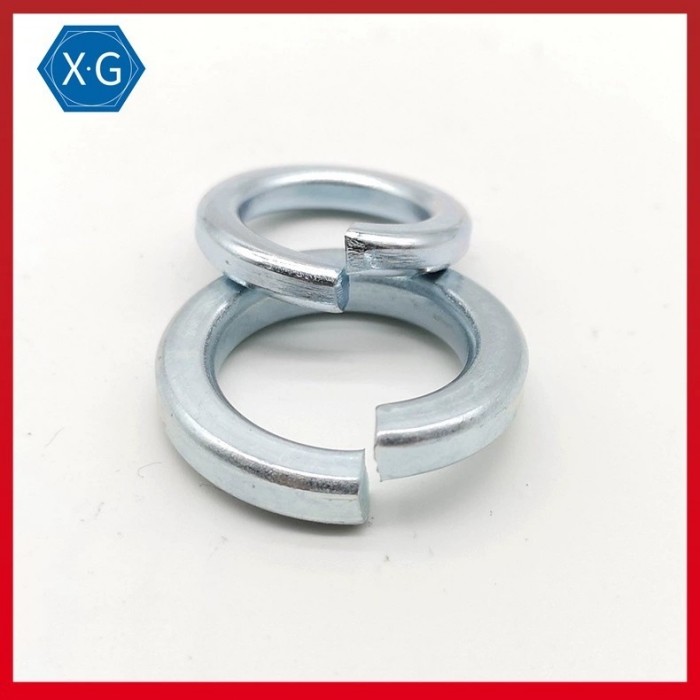

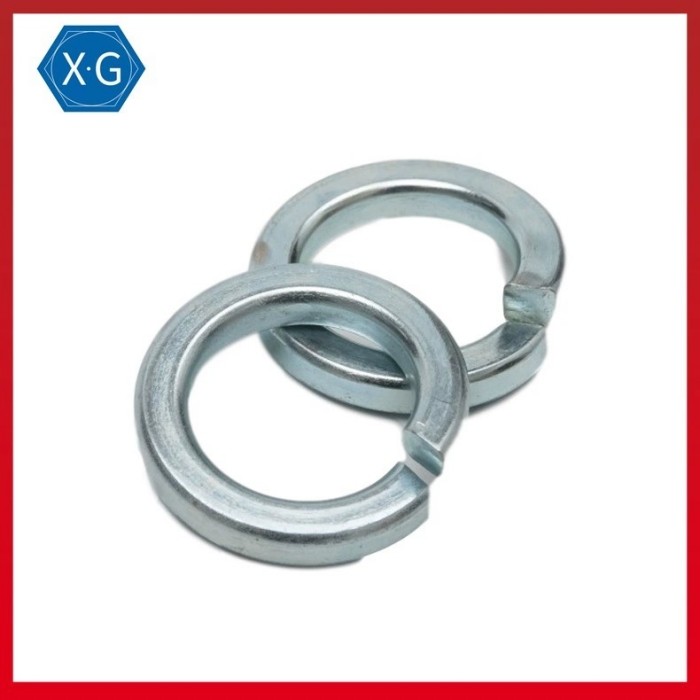

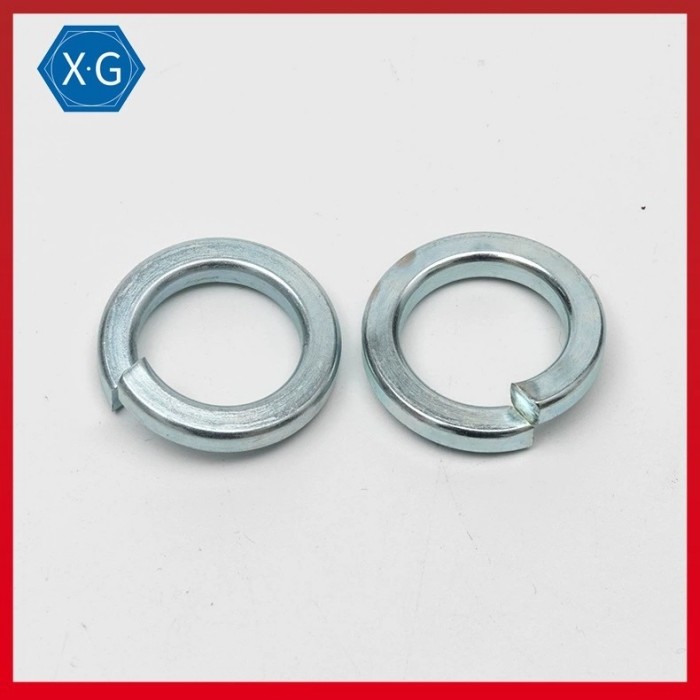

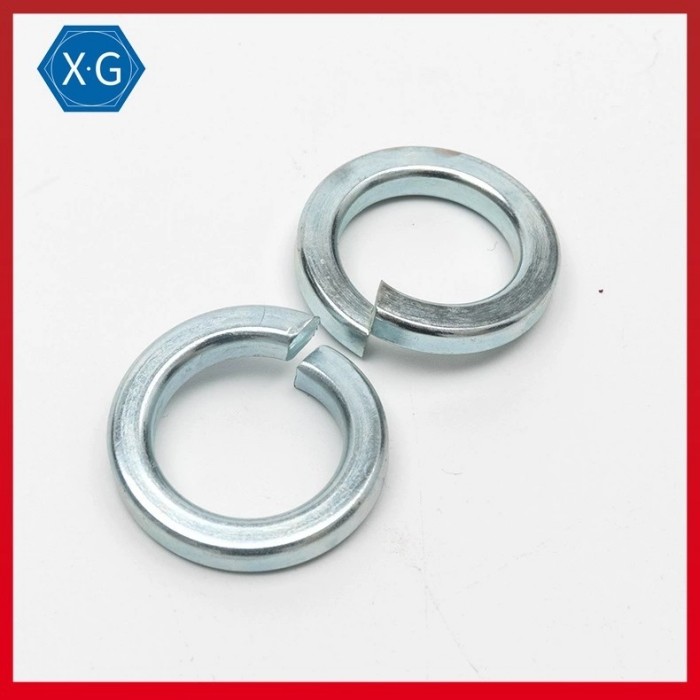

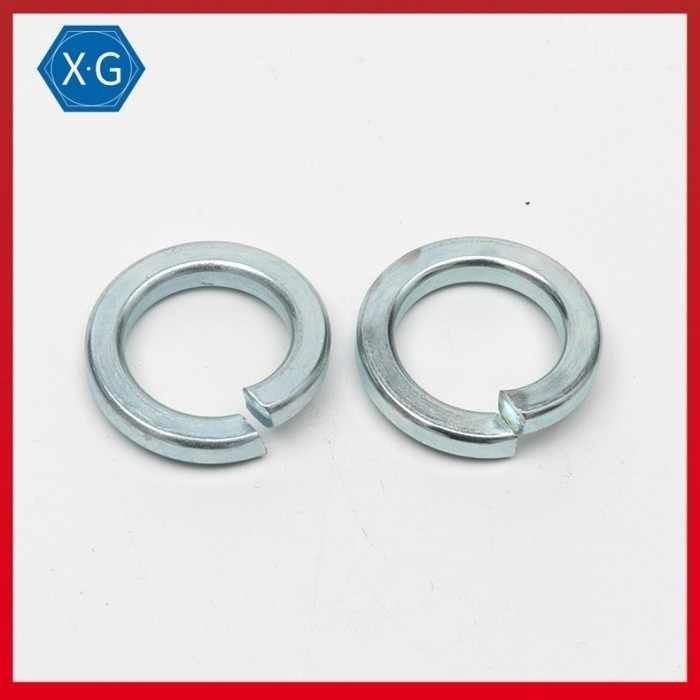

Rondelles de freinage fendues métriques de joints en acier galvanisés blancs bleus DIN 127B

Rondelles de freinage fendues métriques en acier galvanisées de rondelles de freinage de rondelles à ressort de DIN127B

Dessin :

Rondelle de freinage de ressort
DIN 127
d	d (millimètre)		b (millimètre)			h (millimètre)			H (millimètre)		k (millimètre)
	minute	maximum	Nom	minute	maximum	Nom	minute	maximum	minute	maximum
φ3	3,1	3,4	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,1	0,15
φ3.5	3,6	3,9	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,2	0,15
φ4	4,1	4,4	1,5	1,4	1,6	0,9	0,8	1	2,1	2,5	0,15
φ5	5,1	5,4	1,8	1,7	1,9	1,2	1,1	1,3	2,7	3,2	0,15
φ6	6,1	6,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ7	7,1	7,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ8	8,1	8,5	3	2,85	3,15	2	1,9	2,1	4,6	5,4	0,3
φ10	10,2	10,7	3,5	3,3	3,7	2,2	2,05	2,35	5	5,9	0,3
φ12	12,2	12,7	4	3,8	4,2	2,5	2,35	2,65	5,8	6,8	0,4
φ14	14,2	14,7	4,5	4,3	4,7	3	2,85	3,15	6,8	8	0,4
φ16	16,2	17	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ18	18,2	19	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ20	20,2	21,2	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ22	22,5	23,5	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ24	24,5	25,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ27	27,5	28,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ30	30,5	31,7	8	7,75	8,25	6	5,8	6,2	13,6	16,1	0,8
φ36	36,5	37,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ39	39,5	40,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ42	42,5	43,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ45	45,5	46,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ48	49	50,5	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ52	53	54,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ56	57	58,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ60	61	62,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ64	65	66,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ68	69	70,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ72	73	74,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ80	81	82,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ90	91	92,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ100	101	102,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1

Les rondelles à ressort de zinc sont des spirales minces avec un trou au milieu qui est normalement employé comme dispositif de écrou-verrouillage.

Le zingage convient à la plupart des applications d'intérieur.

Car vous serrez un boulon, ces joints métriques aplatissent pour ajouter la tension au joint fileté et pour empêcher se desserrer d'un peu de vibration. Tous ces joints répondent à des normes DIN ou d'ASME pour des dimensions fendues de rondelle de freinage.

Les rondelles de freinage fendues standard ont une hélice gauche, que les moyens vous peuvent seulement les employer avec les boulons qui ont les fils droits pour empêcher la rotation dans le sens horaire de la vibration. Une fois serré, leur morsure inégale de pointes fourchues dans les écrous non durcis - et - boulons pour une prise plus serrée que les joints courbé ou de vague, mais seulement pour des applications avec la rotation dans le sens horaire. Les joints, écrous, et des boulons seront déformés quand desserrés, ainsi aucun de elles ne peuvent être réutilisés. N'employez pas ces joints de surfaces durcies.

Employez les joints en acier galvanisés galvanisés et jaunes dans en grande partie les environnements secs. L'électrodéposition de zinc offre la protection provisoire de rouille, mais une fois qu'il porte loin l'acier se rouillera. Tous ces joints sont plus forts et plus résistants à l'usure que l'acier inoxydable.
